| ন্যূনতম। ক্রম: | 1 Piece/Pieces |
| পরিবহন: | Ocean,Land |
Share:
মডেল নাম্বার.: JH-880CK
ভিডিও কারখানা পরিদর্শন: প্রদত্ত
যান্ত্রিক পরীক্ষার প্রতিবেদন: প্রদত্ত
বিপণনের ধরণ: নতুন পণ্য 2020
মূল উপাদান ওয়ারেন্টি সময়কাল: 1 বছর
মূল উপাদান: পিএলসি, ইঞ্জিন, বহন
পুরানো এবং নতুন: নতুন
উৎপত্তি স্থল: চীন
ওয়ারেন্টি সময়ের: 1 বছর
| ইউনিট বিক্রয় | : | Piece/Pieces |
| প্যাকেজের প্রকারভেদ | : | কাঠের কেস |
The file is encrypted. Please fill in the following information to continue accessing it

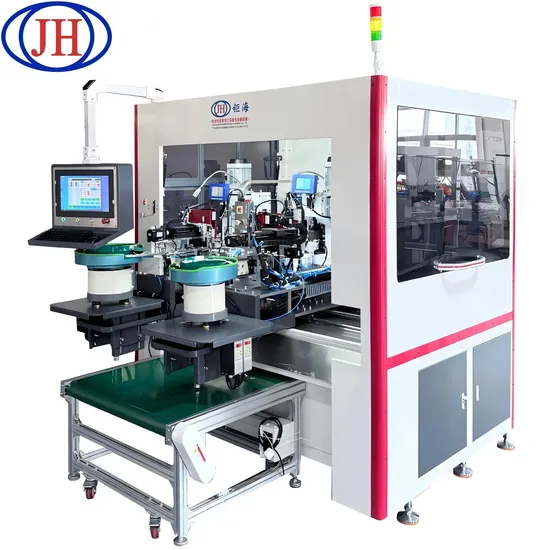

JH-880CK একটি সম্পূর্ণ স্বয়ংক্রিয় ডাবল-এন্ড ক্রিমিং এবং ডাবল-এন্ড সন্নিবেশ মেশিন যা উচ্চ-নির্ভুলতার তারের জোতা উৎপাদনের জন্য ডিজাইন করা হয়েছে। মেশিনটি তারের ফিডিং, কাটিং, স্ট্রিপিং, উভয় প্রান্তে টার্মিনাল ক্রিমিং এবং উভয় প্রান্তে একটি অবিচ্ছিন্ন চক্রে হাউজিং সন্নিবেশ সংহত করে।
স্ট্যান্ডার্ড সন্নিবেশ মেশিনের বিপরীতে, JH-880CK দ্বৈত 4-স্টেশন স্বাধীন অপারেশন বৈশিষ্ট্যযুক্ত, প্রতিটি প্রান্তকে আলাদাভাবে কনফিগার করার অনুমতি দেয়। মেশিনটি ডুয়াল-লেন্স সিসিডি ভিশন পরিদর্শন এবং ডুয়াল-চ্যানেল টার্মিনাল প্রেশার মনিটরিং সহ স্ট্যান্ডার্ড আসে, প্রতিটি ক্রিম্প এবং সন্নিবেশের জন্য 100% গুণমান যাচাই নিশ্চিত করে।
JH-880CK স্বয়ংচালিত, হোম অ্যাপ্লায়েন্স, ইন্ডাস্ট্রিয়াল কন্ট্রোল এবং মেডিক্যাল ডিভাইস নির্মাতাদের জন্য আদর্শ যাদের সম্পূর্ণ ট্রেসেবিলিটি এবং গুণমানের ডকুমেন্টেশন সহ নির্ভরযোগ্য ডবল-এন্ড সমাপ্ত সমাবেশ প্রয়োজন।
ডাবল-এন্ড ক্রিম্প + ডাবল-এন্ড ইনসার্ট - এ-এন্ড এবং বি-এন্ড উভয়ই টার্মিনাল ক্রিমিং এবং হাউজিং সন্নিবেশ সঞ্চালন করে। এক চক্রে সম্পূর্ণরূপে সমাপ্ত সমাপ্তি।
প্রতি তারে 1.5-1.8 সেকেন্ড - জটিল জোতাগুলির জন্য উচ্চ-গতি অনুক্রমিক সন্নিবেশ
দ্বৈত 4-স্টেশন ডিজাইন - প্রতিটি প্রান্তে 4টি স্বাধীন স্টেশন রয়েছে। রক্ষণাবেক্ষণ বা পণ্য পরিবর্তনের জন্য যেকোনো স্টেশন পৃথকভাবে বন্ধ করা যেতে পারে।
ডুয়াল সিসিডি ভিশন স্ট্যান্ডার্ড - ওয়্যার সিকোয়েন্স যাচাইয়ের জন্য সিসিডি ফরওয়ার্ড করুন। সন্নিবেশ গভীরতা যাচাইয়ের জন্য সাইড সিসিডি। উভয় স্ট্যান্ডার্ড, ঐচ্ছিক নয়।
ডুয়াল-চ্যানেল চাপ পর্যবেক্ষণ মান - হুইজং ডুয়াল-চ্যানেল মনিটরের সাথে রিয়েল-টাইম ক্রিম ফোর্স বিশ্লেষণ। স্ট্যান্ডার্ড সরঞ্জাম।
2.0T ক্রিমিং ফোর্স - উচ্চতর শক্তির প্রয়োজনীয়তার জন্য কাস্টমাইজযোগ্য
সর্বাধিক 20 পিন, 3 সারি - উচ্চ-ঘনত্বের সংযোগকারী সমাবেশগুলি মিটমাট করে
10টি তারের রঙ পর্যন্ত - বহু রঙের তারের সিকোয়েন্সিং সমর্থন করে
ইন্টিগ্রেটেড এইচএমআই - ক্রিমিং ম্যানেজমেন্ট, ভিশন সিস্টেম এবং মেশিন প্যারামিটার সবই একক টাচস্ক্রিন থেকে নিয়ন্ত্রিত
ফ্লিপ-টাইপ খারাপ অংশ প্রত্যাখ্যান - ত্রুটিপূর্ণ সমাবেশগুলির 100% বিচ্ছিন্নতা
| Parameter | Specification |
|---|---|
| Model | JH-880CK |
| Functions | A-end: cutting, stripping, crimping, insertion; B-end: crimping, insertion |
| Wire Range | AWG#18 – AWG#22 / AWG#24 – AWG#28 (recommend ≤5 gauge range change) |
| Wire Length (after insertion) | 90mm – 900mm (customizable) |
| Cutting Accuracy | ±0.5mm + 0.2% of length |
| A-end Strip Length | 0.5 – 11.0mm |
| B-end Strip Length | 0.5 – 7.0mm |
| Crimping Force | 2.0T (customizable) |
| Max Housing Pins | Single row: 20 pins; Max 3 rows |
| Max Wire Colors | 10 colors (more via customization) |
| Housing Dimensions (Max) | 40mm × 25mm × 20mm |
| Housing Dimensions (Min) | 5mm × 6mm × 3mm |
| Housing Pitch Range | 1.0mm – 4.2mm |
| Cycle Time | 1.5 – 1.8 seconds per wire (at 100mm wire length) |
| Normal Operating Bad Rate | ≤5‰ (5 per 1000 wires) |
| Air Pressure | 0.4 – 0.6MPa |
| Power Supply | AC220V |
| Max Power | 3.2KW |
| Machine Dimensions | 2000mm (L) × 1800mm (W) × 1880mm (H) (excl. feeders) |
| Weight | Approx. 900kg |
| Standard Equipment | 8-spindle reel-type wire feeder, vibratory bowls for housings, dual CCD vision, dual-channel pressure monitor |
JH-880CK একটি বিস্তৃত পরিদর্শন প্যাকেজের সাথে স্ট্যান্ডার্ড আসে - মৌলিক গুণমান নিশ্চিত করার জন্য কোন ঐচ্ছিক আপগ্রেডের প্রয়োজন নেই।
| Inspection Type | Description | Included |
|---|---|---|
| Wire presence | Detects missing wire before processing | ✓ Standard |
| Knot detection | Prevents wire tangling and jams | ✓ Standard |
| Terminal presence | Verifies terminal is loaded before crimping | ✓ Standard |
| Dual-channel pressure monitoring | Real-time crimp force analysis (Huizhong, standard) | ✓ Standard |
| Post-insertion pull-back test | Every terminal tested for secure locking (digital precision valve controlled) | ✓ Standard |
| Housing presence | Confirms housing is available before each insertion | ✓ Standard |
| Dual-lens CCD vision | Forward CCD for wire sequence + Side CCD for insertion depth | ✓ Standard |
| Condition | Action |
|---|---|
| CCD vision or pressure monitoring detects defect | Wire not inserted, rejected to NG bin |
| Insertion fails or incomplete | Finished assembly rejected to NG bin |
| Bad rate exceeds user-defined threshold | Machine stops, operator alerted |
| Stripping anomaly | Alarm, continues production |
| Terminal pressure anomaly | Alarm, continues production |
| Insertion force anomaly | Alarm, continues production |
তারের উপস্থিতি ব্যর্থতা
তারের গিঁট সনাক্ত করা হয়েছে
টার্মিনাল উপস্থিতি ব্যর্থতা
হাউজিং উপস্থিতি ব্যর্থতা
খারাপ হার সীমা ছাড়িয়ে গেছে
স্ট্রিপিং অসঙ্গতি
টার্মিনাল চাপের অসঙ্গতি
সন্নিবেশ বল অসঙ্গতি
সীমার মধ্যে খারাপ হার
JH-880CK এ-এন্ড এবং বি-এন্ড উভয় ক্ষেত্রেই স্বাধীন 4-স্টেশন অপারেশন বৈশিষ্ট্যযুক্ত।
| Feature | Benefit |
|---|---|
| 4 stations per end | High throughput for sequential insertion |
| Independent station control | Any station can be turned off for maintenance without stopping the entire machine |
| Flexible configuration | A-end and B-end can be set up for different housing types simultaneously |
| 5% length tolerance | Same product can accommodate up to 5% length variation between ends |
| Separate end adjustment | A-end and B-end independently adjustable for easier debugging |
এ-এন্ড: 4টি স্টেশন (কাটিং, স্ট্রিপিং, ক্রিমিং, ইনসার্টেশন)
বি-এন্ড: 4টি স্টেশন (ক্রিম্পিং, ইনসার্টেশন, ঐচ্ছিক স্ট্রিপিং/টিনিং)
প্রতিটি স্টেশন স্বাধীনভাবে HMI এর মাধ্যমে সক্রিয়/অক্ষম করা যেতে পারে
JH-880CK স্ট্যান্ডার্ড সরঞ্জাম হিসাবে দুটি সিসিডি ভিশন ক্যামেরা দিয়ে সজ্জিত।
| Camera | Position | Inspection Target | Timing |
|---|---|---|---|
| Forward CCD | Front-facing | Wire sequence (multi-color wire order) | After stripping, before crimping |
| Side CCD | Side-facing | Terminal insertion depth | After housing insertion |
ফরোয়ার্ড সিসিডি তারের ক্রম ত্রুটি সনাক্ত করে → ক্রিমিং/সন্নিবেশ ছাড়াই তারের প্রত্যাখ্যান
সাইড সিসিডি অসম্পূর্ণ সন্নিবেশ সনাক্ত করে → সমাপ্ত সমাবেশ এনজি বিনতে সাজানো হয়েছে
খারাপ হার থ্রেশহোল্ড অতিক্রম করেছে → অ্যালার্ম সহ মেশিন স্টপ
JH-880CK স্ট্যান্ডার্ড সরঞ্জাম হিসাবে একটি Huizhong ডুয়াল-চ্যানেল টার্মিনাল চাপ মনিটর অন্তর্ভুক্ত করে।
| Feature | Description |
|---|---|
| Channels | Dual-channel, monitors both A-end and B-end crimps |
| Monitoring | Real-time crimp force curve analysis |
| Detection | Missing terminal, incorrect crimp height, insulation crimp issues |
| Response | Automatic rejection when crimp force out of specification |
| Data | Crimp force curves can be viewed and saved for quality documentation |
| Category | Component | Brand |
|---|---|---|
| Control system | Controller | Inovance |
| Servo motors | All servo motors | Inovance |
| Pneumatics | Cylinders | Airtac (Taiwan) |
| Sensors | Fiber amplifiers | Panasonic (Japan) |
| Motion modules | Transmission modules | Xiaoxiang with Hiwin guides + TBI screws |
| Pressure monitoring | Dual-channel monitor (standard) | Huizhong |
| Vision | Dual-lens CCD (standard) | Hikvision / OPT |
| HMI | Touchscreen | Xiankong |
| Electrical | Breaker, contactor | Chint |
কাস্টম ব্র্যান্ড নির্বাচন সমর্থিত - সার্ভো, নিউমেটিক্স, সেন্সর, ভিশন সিস্টেম এবং আরও অনেক কিছুর জন্য আপনার পছন্দের ব্র্যান্ডগুলি নির্দিষ্ট করুন।
| Feature | JH-880CK Advantage |
|---|---|
| Double-end insertion | Fully terminated assemblies on both ends – no secondary insertion |
| Dual CCD standard | Forward + side CCD included, not optional add-ons |
| Dual pressure monitor standard | Huizhong dual-channel monitor included |
| Dual 4-station design | Independent operation, any station can be turned off individually |
| Sequential insertion method | Handles double-layer, triple-layer, and odd-shaped housings |
| Servo cutter head | Quick strip depth adjustments |
| Frequency conversion crimping | 0.02mm adjustment precision |
| Guided insertion | Protects terminal functional areas during insertion |
| Flip-type bad part rejection | 100% isolation of defective assemblies |
| Normal bad rate ≤5‰ | Documented quality performance |
JH-880CK একটি ওয়ান-ওয়্যার-এ-টাইম ক্রমিক সন্নিবেশ পদ্ধতি ব্যবহার করে। এটি একযোগে সন্নিবেশ মেশিন থেকে মৌলিকভাবে ভিন্ন।
| Step | Operation |
|---|---|
| 1 | Wire is fed, cut, and stripped on both ends |
| 2 | A-end terminal is crimped |
| 3 | A-end is inserted into designated housing cavity |
| 4 | B-end terminal is crimped |
| 5 | B-end is inserted into designated housing cavity |
| 6 | Pull-back test verifies both insertions |
| 7 | Process repeats for next wire until harness is complete |
| Housing Type | Why Sequential |
|---|---|
| Double-layer housings | Simultaneous insertion cannot reach inner-layer cavities |
| Triple-layer housings | Only sequential insertion works |
| Odd-shaped housings | Cavities not aligned – sequential adapts to any geometry |
| Color-coded sequencing | Each colored wire goes to specific cavity, verified one by one |
| Industry | Typical Application |
|---|---|
| Automotive | Sensor harnesses, interior lighting cables, low-voltage signal assemblies, waterproof connector assemblies |
| Home Appliances | Control board harnesses – fully terminated on both ends for plug-and-play installation |
| Industrial Control | PLC connection cables, sensor-actuator harnesses, power distribution leads |
| Medical Devices | Patient monitor cables, probe harnesses – double-ended connectors |
| Consumer Electronics | Internal device harnesses, power supply cables |
